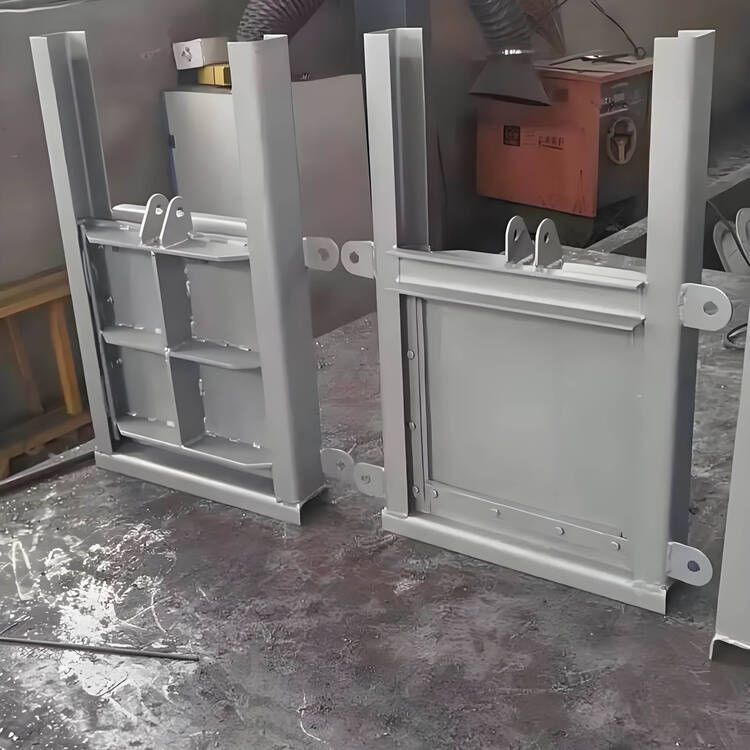

PZJY机闸一体闸门安装流程及关键要点 专业安装指南

PZJY机闸一体闸门是中小型水利、市政给排水工程的核心水流控制设备，其安装质量直接决定设备运行稳定性、止水密封效果及使用寿命。相较于传统分离式闸门，该类型闸门虽因集成化设计简化了安装流程，但对安装精度、流程规范性的要求更为严苛。工程实践中，不少施工人员常因“安装步骤模糊”“精度把控不足”“细节处理不到位”，导致闸门后期出现渗漏、卡阻、运行异响等故障。本文结合现行行业标准（GB/T 20878-2007）与多年实操经验，系统拆解PZJY机闸一体闸门安装全流程，梳理关键控制点与常见问题解决方案，为现场施工人员提供可直接落地的专业安装指南。

一、安装前准备：打好基础，规避初期隐患

安装前的充分筹备是保障安装质量与效率的关键前提，需从设备验收、基础核查、工具人员筹备三大核心维度系统推进，提前规避初期隐患：

1. 设备及配件检查

收到PZJY机闸一体闸门后，需严格执行开箱验收流程，逐一确认设备及配件完整无缺、无运输损伤，具体核查内容如下：

• 核心部件检查：主要核查闸门主体（门叶、闸框）、启闭驱动模块（电机、传动螺杆、手摇轮）、辅助固定模块（导轨、预埋板、紧固螺栓）等核心部件的完整性；仔细检查部件表面有无运输变形、划痕、焊缝开裂等损伤，门叶与闸框的贴合面需保持平整、无毛刺。

• 配件完整性检查：逐一核对止水橡胶条、密封垫、紧固件（螺栓、螺母、垫圈）、限位开关、接线端子等配件的数量与规格，确保与设备型号准确匹配；电动款需额外检查电机接线盒密封性、电缆线绝缘层完整性，避免后期出现电气故障。

• 设备参数核对：对照设备出厂合格证、技术图纸及工程设计文件，准确核对闸门规格（闸口尺寸、额定水头）、电机功率、启闭行程等关键参数，确保设备与工程需求完全匹配，杜绝错发、错装问题。

2. 安装基础条件核查

PZJY机闸一体闸门需依托符合设计要求的混凝土基础安装，安装前需主要核查基础的尺寸精度、强度及环境条件，具体要求如下：

• 基础尺寸与平整度：核查闸室预留安装孔的宽、高、深度等尺寸是否符合设备安装图纸要求；用水平仪检测基础表面平整度，误差需控制在≤2mm/m以内，避免因基础不平整导致闸门安装倾斜、运行卡阻。

• 预埋板/预留孔位置：若设计包含预埋板，需确认预埋板位置准确、焊接固定牢固，表面平整度达标；无预埋板时，核查预留螺栓孔的位置、数量、孔径与设备底座安装孔的匹配度，孔距误差需≤3mm，确保螺栓能顺利安装紧固。

• 基础强度与环境：确认混凝土基础已达到设计强度（常规养护周期不少于28天），避免安装后基础沉降导致设备变形；清理闸室内部的杂物、积水、浮浆，保障安装环境干燥、整洁，为后续准确安装创造条件。

3. 安装工具与人员筹备

提前筹备适配的安装工具与耗材，组建具备专业资质的安装团队，是保障安装工作快速推进的重要支撑：

• 需要工具：准备高精度水平仪（精度≥0.02mm/m）、全站仪（或水准仪）、扭矩扳手（量程匹配螺栓规格）、电焊机、成套扳手、螺丝刀、钢卷尺（精度1mm）、吊具（根据闸门重量选用吊车或手拉葫芦，吊具额定载荷需≥1.5倍闸门重量）、密封胶枪及配套密封胶等。

• 人员要求：安装团队需具备水利水电工程设备安装相应资质，操作人员需熟悉PZJY机闸一体闸门的结构原理、安装流程及安全规范；现场至少配备3人协同作业（1名现场指挥、2名操作人员），大型闸门安装需适当增加人员，确保吊装、调整、固定等环节同步衔接。

二、核心安装流程：分步实施，准确把控精度

PZJY机闸一体闸门安装需严格遵循“基础定位→闸门就位→准确调整→固定加固→附件安装→调试运行”的核心流程，每个环节均需准确把控精度，确保安装质量：

1. 一步：基础定位与基准线标注

根据工程设计图纸与现场实际情况，在闸室基础上准确标注安装基准线，为闸门就位提供明确的参照标准，确保安装位置准确：

• 标注纵向、横向基准线：以闸室中间线为核心基准，用墨线弹出闸门安装的纵向（沿水流方向）、横向（垂直水流方向）基准线，基准线需清晰、笔直，误差控制在≤1mm/m以内，确保闸门安装方位准确。

• 标注高程基准线：根据工程设计要求，在闸室侧壁标注闸门安装的高程基准线（对应门叶底部设计安装高度），用水平仪反复校准，确保高程误差≤5mm，保障闸门挡水、泄水功能符合设计标准。

2. 二步：闸门主体就位

借助适配吊具将闸门主体平稳吊运至安装位置，吊装过程中需严格遵守安全规范，避免设备碰撞损伤：

• 吊具固定：根据闸门重量与结构特点，选择闸框顶部预设吊点进行固定，吊具与吊点连接需牢固可靠，避免吊点偏差导致闸门倾斜、滑落；吊装前需对吊具进行安全检查，确保无损坏、无安全隐患。

• 平稳就位：缓慢提升闸门，准确移动至闸室安装位置，调整闸门方位，使闸框的纵向、横向中间线与基础基准线完全对齐；初步定位后，在闸框底部垫设临时支撑块（如平整钢板），支撑块需均匀分布，防止闸门移位或倾斜。

3. 三步：准确调整，保障安装精度

准确调整是保障闸门后期稳定运行的核心环节，需借助水平仪、全站仪等高精度工具，对闸门的垂直度、平整度与高程进行校准：

• 垂直度调整：用水平仪分别检测闸框的纵向、横向垂直度，误差均需控制在≤0.5mm/m以内；若存在偏差，通过调整底部临时支撑块的高度，或在闸框与基础间隙垫入准确厚度的薄钢板进行校正，校正后需反复复核。

• 平整度调整：用塞尺检查闸框与门叶的贴合间隙，间隙需均匀一致，且较大间隙≤0.3mm；若间隙不均，需微调闸框固定位置，避免后期运行出现卡阻或渗漏问题。

• 高程调整：对照闸室侧壁的高程基准线，准确检查闸门底部安装高度，通过调整临时支撑块高度校正高程，确保高程误差≤5mm，保障闸门挡水、泄水功能符合工程设计要求。

4. 四步：固定加固，确保稳定可靠

闸门准确调整到位后，需立即进行固定加固，确保闸门与基础连接牢固可靠，避免后期运行过程中出现移位、振动：

• 基础固定：通过预留螺栓孔或预埋板，采用高强度螺栓将闸框底部与混凝土基础紧固连接；紧固螺栓时需使用扭矩扳手，按设计扭矩值（常规40-60N·m）对角均匀紧固，避免单侧紧固力度过大导致闸框变形；紧固完成后需检查螺栓是否松动。

• 间隙填充：在闸框与混凝土基础的间隙中，填充聚合物水泥砂浆或环氧砂浆，填充过程中需确保砂浆饱满、密实，无空洞；填充完成后需按要求养护，待砂浆完全凝固（常规养护24小时以上）后，方可拆除临时支撑块。

• 附加加固：对于额定水头＞4m或闸口尺寸较大的闸门，需在闸框两侧增设加固肋板，肋板与基础预埋件焊接固定，进一步提升闸门的整体稳定性，抵御水流压力冲击。

5. 五步：附件安装与接线（电动款专属）

闸门主体固定完成后，依次安装辅助附件；电动款闸门需同步完成电气接线与调试，确保各部件功能正常：

• 止水装置安装：将P形橡胶止水条准确嵌入闸框预留卡槽内，确保止水条贴合紧密、无扭曲、无缺口、无拉伸；在止水条与闸框卡槽的接触处，均匀涂抹一层密封胶，进一步提升密封性能，杜绝渗漏隐患。

• 启闭驱动附件安装：手动款/手电两用款需安装手摇曲柄，转动测试确保灵活无卡阻；电动款需严格按照电气接线图连接电机电缆线，接线端子紧固可靠，做好绝缘防护处理；接线完成后检查接线正确性，避免短路、错相问题。

• 限位开关安装：准确调整限位开关的触发位置，确保闸门提升至较高设计行程、下降至较低设计行程时，限位开关能及时、准确触发，切断电机电源，避免超程运行损坏设备；调整完成后反复测试，验证灵敏度与可靠性。

6. 六步：调试运行，验证安装质量

安装全部完成后，开展空载调试与带载调试，验证闸门安装质量与运行性能，确保无任何故障隐患后方可投入使用：

• 空载调试：分别采用手动、电动方式操作闸门，全程观察闸门升降是否平稳顺畅，有无卡阻、异响等异常情况；检查启闭驱动系统运行状态，电动款需监测电机温升（正常温升≤60℃）、运行电流是否在额定范围内；反复测试限位开关灵敏度，确保超程时能可靠停机。

• 带载调试：向闸室注水至设计水位，开展挡水密封测试，观察闸门止水效果，渗漏量需控制在≤0.05L/(s·m)的行业标准范围内；在水流压力作用下，操作闸门开启、关闭，检查运行是否平稳，无剧烈振动、移位等异常；测试闸门对水流流量、水位的调节精度，确保符合设计要求。

• 调试记录：详细记录调试过程中的各项运行参数，包括启闭时间、电机运行电流、温升、渗漏量等；若发现异常问题，需立即停机排查整改，整改完成后重新调试，直至所有指标均符合要求，形成完整的调试记录备案。

三、安装关键要点：准确把控，规避核心隐患

安装过程中需主要把控以下核心要点，这些要点直接决定闸门的运行稳定性、使用寿命及安全性能，严格执行：

• 精度把控是核心：闸框垂直度、平整度误差超标是导致后期卡阻、渗漏的首要原因，使用高精度检测工具反复校准，确保各项精度指标严格控制在标准范围内，校准完成后需再次复核确认。

• 螺栓紧固要均匀：紧固基础螺栓时，遵循“对角均匀、分步紧固”的原则，避免单侧紧固力度过大导致闸框变形；螺栓紧固完成后，建议再次复核闸门的垂直度、平整度，确保无因紧固导致的精度偏差。

• 止水装置安装到位：止水橡胶条是保障密封性能的关键，安装前需检查其完整性，安装时避免拉伸、扭曲，确保卡槽内无杂物、灰尘；密封胶需涂抹均匀、全覆盖，无遗漏，确保密封面无缝隙。

• 电气接线要规范：电动款闸门的电气接线需严格遵循电气图纸，做好接地保护措施，确保用电安全；接线完成后进行绝缘测试（绝缘电阻≥2MΩ），杜绝短路、漏电等电气安全隐患。

• 调试运行不省略：严禁安装完成后直接投入正式使用，空载、带载调试是排查隐患的关键环节，需要细致开展，确保所有部件运行状态正常、各项指标达标后，方可移交使用。

四、常见安装问题及解决方案

针对安装过程中易出现的典型问题，结合实操经验整理对应的产生原因与解决方案，帮助现场人员快速排查、快速整改：

五、安装安全注意事项

安装过程中需严格遵守安全生产规范，落实各项安全防护措施，保障施工人员与设备安全：

• 吊装安全：吊装前需检查吊具、绳索的安全性，吊具固定牢固可靠；现场设立安全警示区域，吊装过程中指挥信号需统一、清晰，严禁在吊物下方站立、停留，防止设备坠落伤人。

• 用电安全：电动款闸门接线前切断电源，在电源开关处悬挂“禁止合闸，正在作业”标识；潮湿环境作业时，需使用绝缘防护工具，穿戴绝缘防护用品，避免触电风险。

• 操作安全：所有现场施工人员佩戴安全帽、防滑鞋等基础防护用品；涉及高空作业（如大型闸门顶部安装）时，需系好安全带，搭设安全防护平台，严禁违规高空作业。

• 环境安全：及时清理安装现场的杂物、废料，保持施工通道畅通；夜间施工需配备充足的照明设备，确保视线清晰，同时设置警示标识，避免无关人员进入作业区域。

六、总结

PZJY机闸一体闸门安装的核心要义在于“准确定位、规范操作”，从安装前的设备验收与基础核查，到安装过程中的精度调整、固定加固，再到后期的空载与带载调试，每个环节都需严格遵循行业标准与实操规范。主要把握垂直度、平整度调整，止水装置安装，螺栓均匀紧固等关键控制点，能有效规避卡阻、渗漏等常见故障。若安装过程中遇到高水头、狭小空间等复杂工况，建议及时咨询专业安装团队或设备生产厂家，获取定制化安装方案，确保安装质量，保障闸门长期稳定、安全运行。
